團隊概況

電子電路設計創新單元主要負責各類海洋儀器裝備電子系統研發,，面向全所及全社會提供電子電路設計服務。創新單元現有的成熟軟硬件方案,，可完成絕大部分電子電路系統設計,，為客戶提供產品的設計開發、打樣驗證和規模生產等一站式服務,。創新單元近年來獲山東省科技進步獎1項,，承擔縱向科研項目15項，其中國家級3項,，省部級7項,，其他5項。承擔橫向項目2項,。發表論文13篇,，出版著作1冊。

研究方向

創新單元核心研究方向為電子電路技術,，重點開展面向海洋儀器與裝備的關鍵共性技術研究,，同時開展水聲通信、溫鹽深（CTD）傳感器,、海洋新能源和水下定位技術研究,。

成果介紹

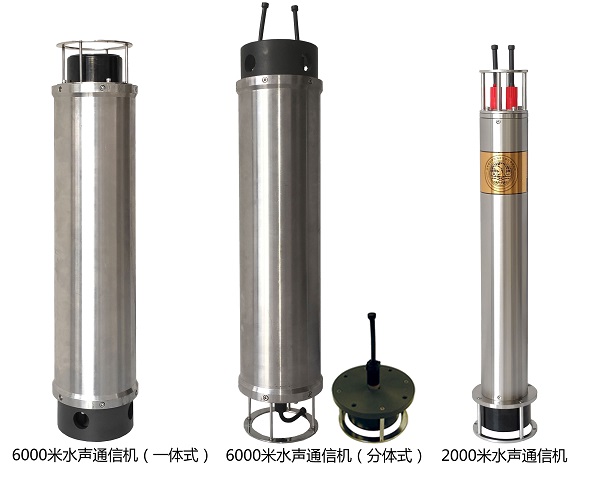

1、水聲通信機

水聲通信機是一種水下無線通信設備,，采用聲學方式實現信息傳輸,，具有小型化、低功耗,、多碼率等特點,。

關鍵技術參數

（1）工作頻段：9-14Khz，調制方式MFSK,、PSK,、OFDM

（2）數據速率：100-2400bps

（3）通信距離：2km-4km

（4）喚醒接收功耗：10mw

（5）接收功耗：1.5W

（6）最大發射功率：80W

2、CTD溫鹽深儀

可應用于剖面測量、定點長期觀測,、水下移動平臺等,。快速,、精確測量海水溫度,、鹽度、深度數據,。

主要技術參數

（1）溫度： -2℃～35℃,，測量精度： ±0.05℃

（2）電導率： 0.2～65 mS/cm，測量精度： ±0.08 mS/cm

（3）最大測量深度：1000m,，測量精度：±0.5%FS

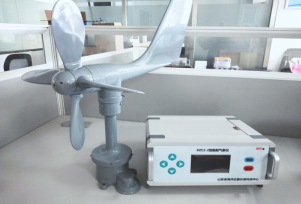

3,、數字氣象儀

數字氣象儀采集各路氣象傳感器數據，實現采集數據的實時顯示,、存儲,、傳輸?shù)裙δ堋２捎肣T進行氣象儀軟件開發,，圖形化界面,，采用“儀表盤+數值”、菜單等方式顯示采集數據,，具有SD卡存儲,、采集數據上傳等功能。 數字氣象儀目前有XZC2-2型,、XZC2-2B型,、XZC2-2D型三種，不同型號搭載不同的傳感器使用,。

主要技術參數

（1）風速：1～70m/s,；準確度:±(0.5+0.05V)m/s；其中V代表實際風速

（2）風向：0～360o,，準確度:±5o

（3）溫度： -50～80℃，準確度±0.3℃

（4）濕度： 0～100%RH,；準確度±3%RH

（5）氣壓：800~1100hPa,；準確度:±1hPa

4、BCF型手持風速風向儀

BCF型手持式風速風向儀集測量風向,、風速,、溫度、方位等測量參數于一體,，測量精度高,，可在陸地上，運動著的船或其它載體上進行測量，并隨時求解出真風向,、真風速的數值,，是艦船、機場,、炮兵陣地等動靜場合下,，使用方便、理想的超微型低功耗手持式數字測風測溫儀,。本產品采用高能鋰離子電池,，采用Micro-USB接口方式，充電方便,，待機時間長,。

主要技術參數

（1）啟動風速：≤0.5m/s ；

（2）啟動風向： 0.7m/s（風速）偏角≯10° ,；1.0m/s（風速）偏角≯5°,；

（3）瞬時風速: 0.5m～35m/s ±（0.4+0.06Vi）m/s ，其中Vi為實測風速,；

（4）瞬時真風向:  0o～360°±10°,；

（5）2分鐘平均風速：0.4m～30m/s，±（0.4+0.03V）m/s,；

（6）2分鐘矢量真風向: 0o～360°±10°,；

（7）方位角：0o～360°±5°；

（8）溫度：-20℃～+50℃ ±0.5℃,。

聯系方式

聯系人：鞏小東

電   話：13165018202

郵   箱：[email protected]

團隊概況

結構設計與工程應用創新單元的定位是為所內業務部門和所外科研機構提供海洋儀器裝備的設計,、安裝、調試服務,。本單元人員組成均為機械相關專業,，涉及機械設計、工藝設計,、結構設計及強度校核,、力學分析、有限元仿真,、效果渲染等專業方向,，具備較強的樣機及產品的設計能力，能夠充分發揮公共基礎平臺的結構設計服務作用,。在此基礎上,，本團隊本著高效、嚴謹,、可靠的服務宗旨,，以協助創新單元完成項目并促進成果轉化為出發點和落腳點，不斷學習引進吸收國外海洋儀器裝備的先進設計理念，提高我團隊的設計及工藝水平,，顯著提升我所的成果轉化能力,。

研究方向

本單元在完成所內外海洋儀器裝備設計服務的同時，依托在水下采樣與作業,、波浪能能量轉換裝置等方面的研究基礎,，重點開展了智能化深海取樣裝備、海洋能能量高效轉換裝置設計研發方面的工作形成了以下研究方向：

①海水懸浮顆粒物高通量抽濾采樣技術

②海洋能互補利用復合傳動轉換技術

研究成果

①智能模擬日照 時間控制器

LSKI—6型智能模擬日照時間控制器采用單片微型計算機（微電腦）系統,，按照一年四季太陽升起落下的時間及各地的經緯度,，自動模擬當?shù)氐娜照找?guī)律，實現對照明設備等的自動控制,。本產品結構緊湊,、外形美觀、走時準確,、操作方便,；并且具有很強的抗干擾能力，它可有效改善照明控制的質量,，減少維修工作量,；也能很好的節約電能。

技術指標：

系統工作電壓      AC220V

時鐘精度             日誤差≤0.3S

使用環境             -30——70℃

負載能力             AC220V 3A

系統功耗             ＜30mA

外形尺寸             185*120*45mm

重量                    1.2Kg

掉電保護             10年

②深海微生物原位濃縮采樣系統

深海浮游生物原位濃縮取樣系統可以對深海預定水層的浮游生物進行濃縮采樣,，通常應用于海洋浮游生物的研究,，具有操作簡便，取樣高效的特點,。

技術指標：

使用水深：6000 m

最大濃縮比：1：500

③深海多通道CTD采水系統

簡介：

深海多通道CTD采水系統可以對深海預定水層的海水進行采樣,，為海洋資源勘查和科學研究提供準確的樣本支持，具有操作簡便,，取樣高效的特點,。

技術指標：

       使用水深：6000 m

       取樣筒個數：6個

       單只取樣筒容積：1.7L

聯系方式

負責人：劉鵬

電   話：0532-58628623  15689109809

郵   箱：[email protected]
